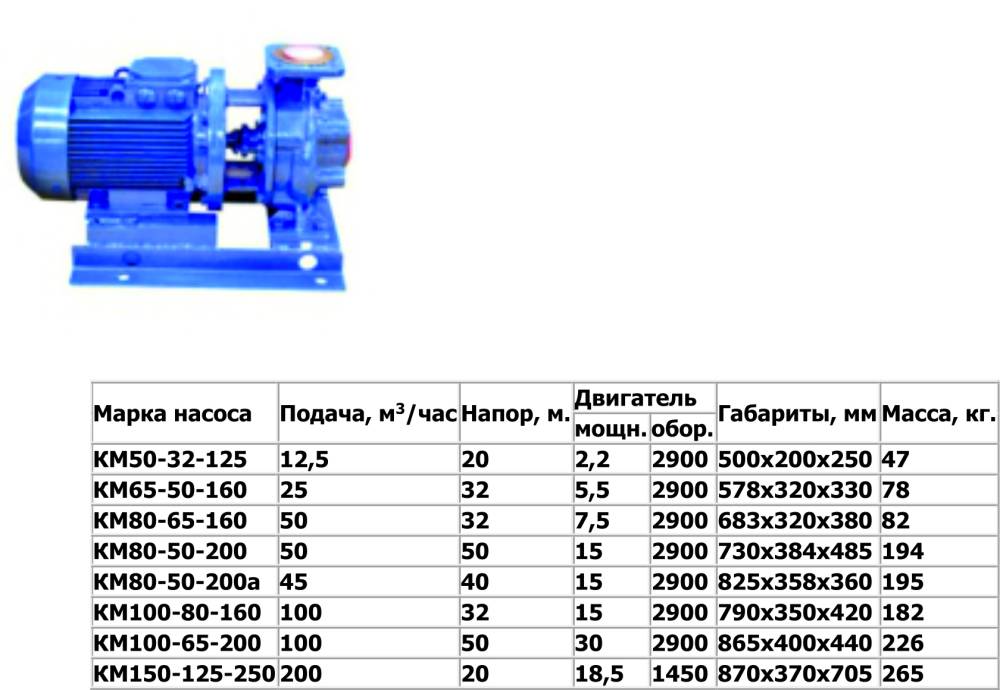

Насосы консольные моноблочные КМ
Назначение и конструктивные особенности насосов «КМ».
Насосы КМ - Центробежные, консольные, моноблочные, одноступенчатые насосы с горизонтальным расположением вала, с осевым всасывающим и перпендикулярно оси отводящим патрубками. Предназначены для подачи и повышения давления воды (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%, рН=6-9, температурой от 0 до 105oС не агрессивных к проточной части насоса - чугуну. Корпус насоса состоит из входного и выходного патрубка, спирально-кольцевого отвода и опорных лап. Рабочее колесо гидравлически разгружено от осевой нагрузки. Насос и электродвигатель имеют общий вал. После монтажа и после ремонта агрегат подлежит обязательной опрессовке. Материал основных деталей насоса : корпуса, крышки, рабочего колеса - чугун СЧ 20 или СЧ 25; вала - сталь. В стандартном исполнении в насосах типа КМ установлено одинарное сальниковое уплотнение для подачи жидкости с температурой до 85oС. По специальному заказу поставляются насосы с одинарным торцовым (до 120oС или 150oС) уплотнениями. Наибольшее допускаемое давление жидкости на входе в насосы с сальниковым уплотнением 3,5 кг/см2, с торцовым уплотнением 6 кг/см2.
Порядок условного обозначения:
1КМ80-50-200"а","б","м"
где 1КМ-консольный моноблочный;
80 - диаметр входного патрубка, мм;
50 - диаметр выходного патрубка, мм;
200 - диаметр рабочего колеса (условный), мм;
У3.1 - климатическое исполнение и категория размещения.
"м" - увеличенный диаметр рабочего колеса;
"а" - индекс первой обточки рабочего колеса;
"б" - индекс второй обточки рабочего колеса.
Для обеспечения повышения напора насоса в пределах поля Q- м3/ч и H-м производится соответствующая замена рабочего колеса на увеличенный диаметр:
1КМ80-50-200 "м" - увеличенный диаметр рабочего колеса.
Для обеспечения понижения напора насоса в пределах поля Q- м3/ч и H-м производится соответствующая обточка рабочего колеса по наружному диаметру:
1КМ80-50-200 "а","б" - где "а" - первая обточка рабочего колеса, "б" - вторая обточка рабочего колеса.
