Химические насосы Х

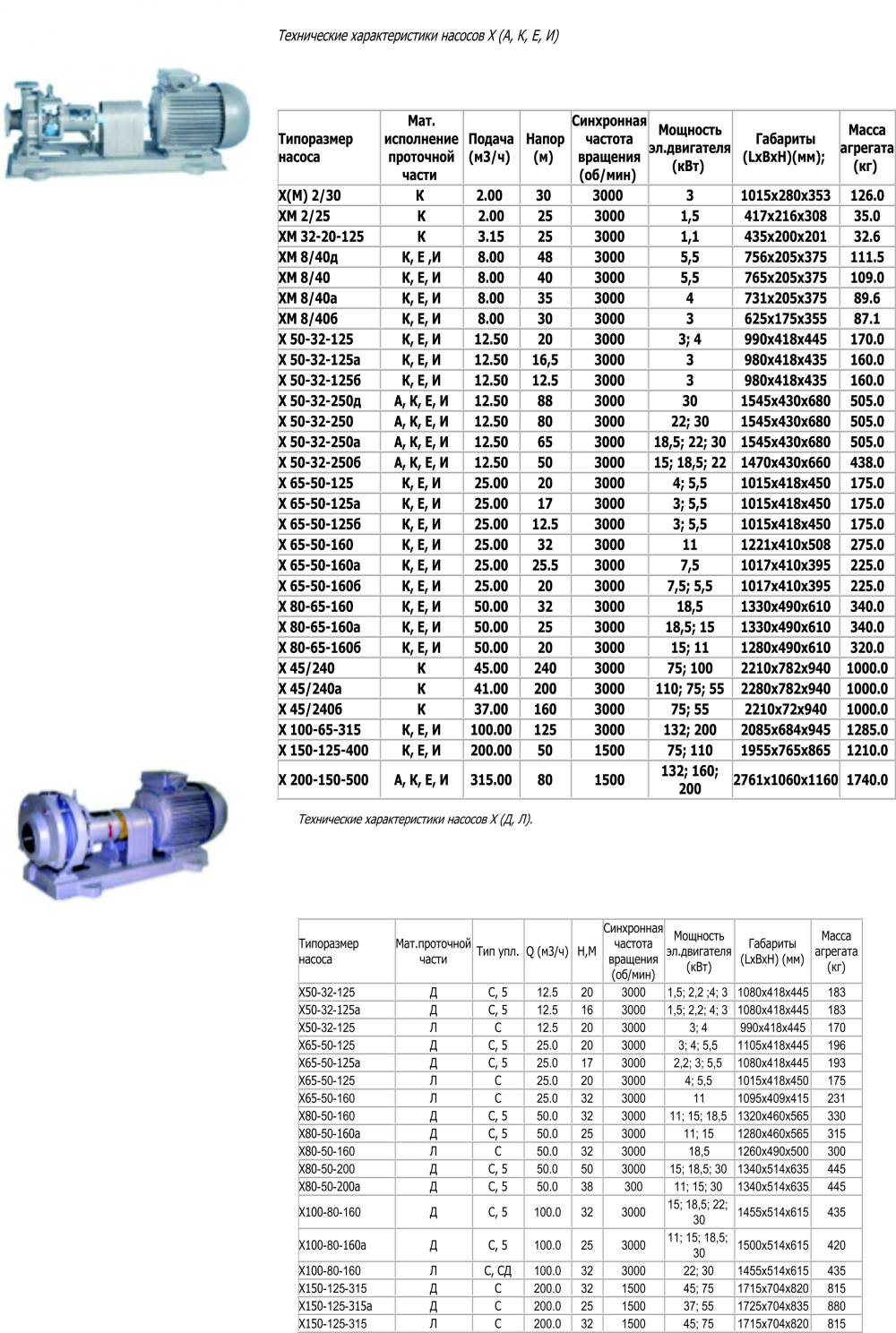

Химические насосы Х Химические насосы Х Назначение и конструктивные особенности насосов «Х(А,К,Е,И)». Насосы Х - Центробежные горизонтальные одноступенчатые консольные. Насосы данного типа предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30*10-6 м2/с, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Температура перекачиваемой жидкости :в исполнении "А" от -40 оС до +70 оС;в исполнении "К", "Е", "И" от -40 оС до +120 оС(для агрегатов ХО до 250 оС). Корпус подшипников насосов исполнения ХО имеет камеру, в которую подается на проток охлаждающая жидкость. Отличительной особенностью насосов является возможность их демонтажа для ревизии и ремонта без отсоединения корпуса от всасывающего и напорного трубопроводов, что очень удобно при эксплуатации ,т.к. в этом случае ремонт может быть осуществлен в специально отведенных помещениях. Насосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, или полужесткой и другими соединительными муфтами на соответствующие моменты. Подвод перекачиваемой жидкости к насосу осуществляется по оси насоса, отвод - вертикально вверх. Агрегаты могут изготавливаться во взрыво- безопасном исполнении. Порядок условного обозначения: Х 50-32-125а К-СД Х - тип насоса, 50 - диаметр всасывающего патрубка, мм, 32 - диаметр напорного патрубка, мм, 125 - номинальный диаметр рабочего колеса, мм, "а" - обозначение обточки рабочего колеса: "а" -  первая обточка; "б" - вторая обточка; "д" -  рабочее колесо с увеличенным диаметром. К - исполнение по материалу проточной части; 5 - исполнение по типу уплотнения: С - одинарное  сальниковое; СД - двойное сальниковое; 5 -  одинарное торцовое. 55 - двойное торцовое Максимальное избыточное давление на входе в насос: для уплотнения "С" и "СД" - 3,5 кгс/см2; для уплотнения "5" - 3,5 кгс/см2; для уплотнения "55" - 8 кгс/см2.Материал деталей проточной части химических насосов выбирают исходя из коррозионной активности перекачиваемой жидкости. А - углеродистая сталь; К - хромникелевая сталь 12Х18Н10Т; Е - хромоникельмолибденовая сталь 10Х17Н13М2Т; И - хромоникельмолибденомедистая сталь 06ХН28МДТ; Насосы химические центробежные Х каждого типоразмера комплектуют различными по мощности двигателями в зависимости от плотности перекачиваемой жидкости. Назначение и конструктивные особенности насосов «Х (Д,Л)». Насосы Х - Центробежные горизонтальные одноступенчатые консольные. Насосы данного типа предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30*10-6 м2/с, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Температура перекачиваемой жидкости :в исполнении "Д" от 0 оС до +90 оС; в исполнении "Л" от 0 оС до +70 оС Отличительной особенностью насосов является возможность их демонтажа для ревизии и ремонта без отсоединения корпуса от всасывающего и напорного трубопроводов, что очень удобно при эксплуатации, т.к. в этом случае ремонт может быть осуществлен в специально отведенных помещениях.  Насосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, или полужесткой и другими соединительными муфтами на соответствующие моменты.Подвод перекачиваемой жидкости к насосу осуществляется по оси насоса, отвод - вертикально вверх. Порядок условного обозначения: Х50-32-125 «а»-Д-С Х - тип насоса, 50 - диаметр всасывающего патрубка, мм, 32 - диаметр напорного патрубка, мм, 125 - номинальный диаметр рабочего колеса, мм, "а" - обозначение обточки рабочего колеса: "а" -  первая обточка; "б" - вторая обточка; "д" -  рабочее колесо с увеличенным диаметром. Д - исполнение по материалу проточной части; 5 - исполнение по типу уплотнения: С - одинарное  сальниковое; СД - двойное сальниковое; 5 -  одинарное торцовое. 55 - двойное торцовое Максимальное избыточное давление на входе в насос: для уплотнения "С" - 3,5 кгс/см2; для уплотнения "5" - 3,5 кгс/см2 .Материал деталей проточной части химических насосов выбирают исходя из коррозионной активности перекачиваемой жидкости. Д - хромистый чугун ЧХ 28, ЧХ 32; Л - Кремнистый чугун ЧС 15; Назначение и конструктивные особенности насосов «Х(А,К,Е,И)».
