Насосы консольные К, КМ

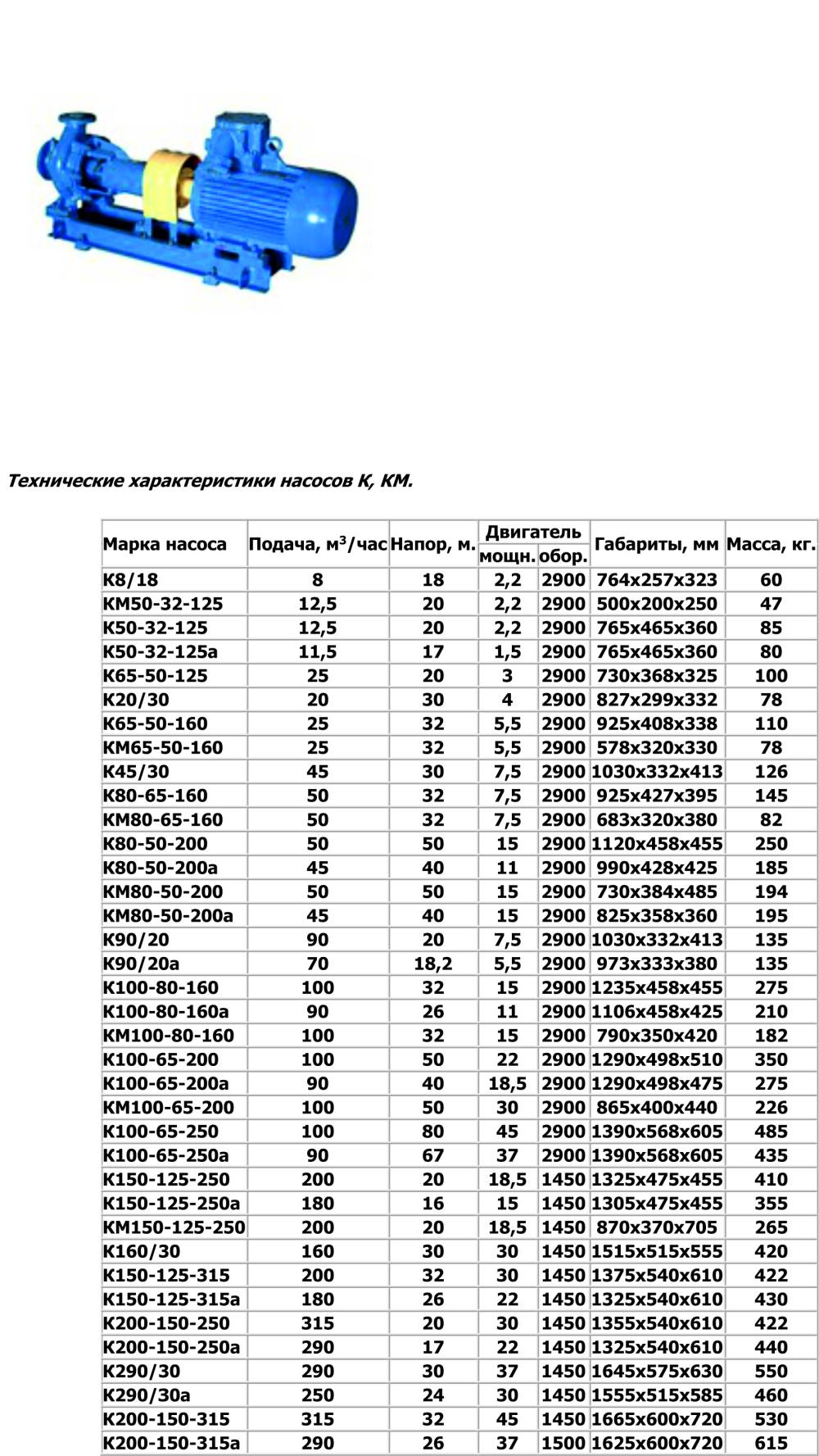

Насосы консольные К, КМ Насосы консольные К, КМ Назначение и конструктивные особенности насосов «К, КМ». Насосы типа К - Центробежные консольные, одноступенчатые насосы с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубками. Предназначены для подачи воды и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%, рН=6-9, температурой от 0 до 105oС не агрессивных к проточной части насоса - чугуну. Рабочие колеса гидравлически разгружены от осевой нагрузки. Насос и электродвигатель смонтированы на общей раме. Благодаря данной конструкции, демонтаж подшипникового узла с рабочим колесом и узлом уплотнения может выполняться без отсоединения корпуса насоса от трубопроводов. Насосы поставляются со стандартными упругими втулочно-пальцевыми муфтами. После монтажа и после ремонта агрегат подлежит обязательной центровке. Ротор насоса вращается в подшипниковых опорах. Смазка подшипников насосов К, 1К производится периодически через пресс-масленки в крышках подшипников, насос 2К - эксплуатируется с жидкой смазкой подшипниковых узлов. Насосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, или полужесткой и другими соединительными муфтами на соответствующие моменты.                                Материал основных деталей насоса : корпуса, крышки, рабочего колеса - чугун СЧ 20 или СЧ 25; вала - сталь. В стандартном исполнении в насосах типа К установлено одинарное сальниковое уплотнение для подачи жидкости с температурой до 85oС. По специальному заказу поставляются насосы с двойным сальниковым (до 105oС) или одинарным торцовым (до 120oС или 150oС) уплотнениями. Наибольшее допускаемое давление жидкости на входе в насосы с сальниковым уплотнением 3,5 кг/см2, с торцовым уплотнением 6 кг/см2. Порядок условного обозначения: 1К80-50-200 У3.1 ТУ 3631-096-05747979-97  где 1К-консольный; 80 - диаметр входного патрубка, мм; 50 - диаметр выходного патрубка, мм; 200 - диаметр рабочего колеса (условный), мм;  У3.1 - климатическое исполнение и категория размещения.  При поставке насоса с одним из вариантов рабочих колес по внешнему диаметру добавляется индекс: "м" - увеличенный диаметр; "а", "б" - уменьшенный диаметр. Насосы типа КМ - Центробежный, горизонтальный, консольный, моноблочный, предназначен для установки в системы циркуляции воды, в системы повышения давления и т.д. Материал основных деталей насоса : корпуса, крышки, рабочего колеса - чугун СЧ 20 или СЧ 25; вала - сталь. Температура перекачиваемой жидкости: Для электронасосов 1КМ50 и 1КМ65 - от 263 до 358К (от минус 10 до +85 С);  Для электронасосов 1КМ80 и 1КМ100 - от 263 до 378К (от минус 10 до +105 С). Порядок условного обозначения: Электронасос 1КМ50-32-125-с-У3.1 ТУ3631-216-05747979-2003  Где 1 - модификация электронасоса; К - консольный; М - моноблочный; 50 - диаметр входного патрубка; мм; 32 - диаметр выходного патрубка; мм; 125 - условный диаметр рабочего колеса;мм.   Назначение и конструктивные особенности насосов «К, КМ».
